1. Le descriptif

Ce document décrit la mise en place d’une traçabilité d’évènement avec une synchronisation entre LINA et l’automate.
Cette solution viable et 100% sûre permet la remontée de données système via un tableau tampon non impacté par un changement de process.
Cela permet à l’utilisateur de s’assurer que la récupération de données correspond bien à l’évènement remonté dans Lina.
Note : On retrouvera dans ce document l’abréviation DA qui correspond à Données Associées.

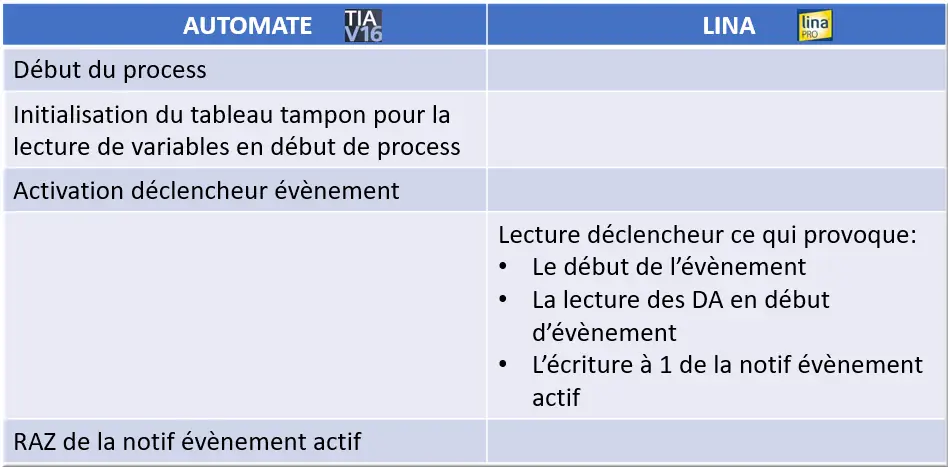

Voici comment débute le cycle de traçabilité d’évènement :

Figure 1 : Début du cycle de traçabilité d’évènement

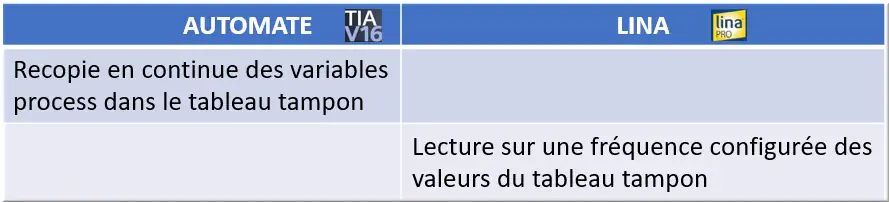

Voici comment se comporte le cycle de traçabilité d’évènement en cours de process :

Figure 2 : cycle en cours de process

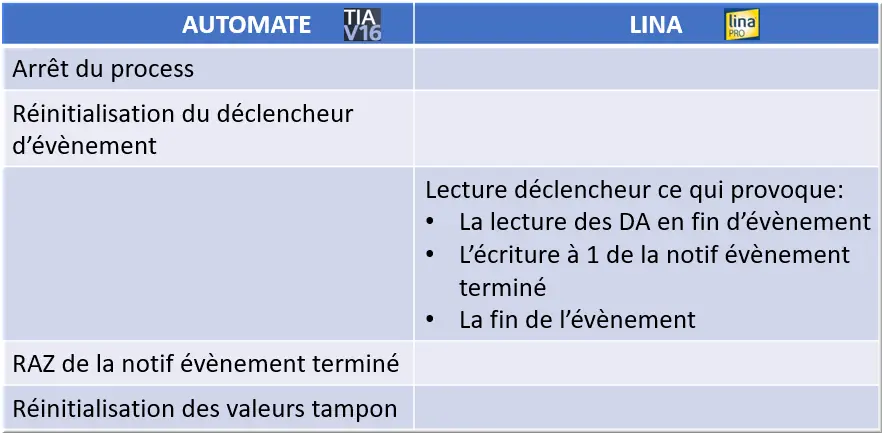

Voici comment se termine le cycle de traçabilité d’évènement :

Figure 3 : Fin du cycle

1.1 Les points à faire attention ou à savoir

Attention à bien initialiser les valeurs du tableau tampon avant le début de l’évènement et réinitialiser les valeurs du tableau tampon après la fin de l’évènement. Sans ces bonnes pratiques, la lecture des données associées peut être erronée.
Pour tous échanges avec LINA, la lecture d’E/S sur les blocs FB / DFB est fortement déconseillée car présente un risque « perte d’informations ».
